美国AB罗克韦尔 1746 SLC I/O 模块

1746 SLC I/O 模块是 SLC 500 控制平台的一部分。已于 2018 年 8 月 31 日停产,不再销售。建议客户升级到与 Logix 控制平台配合使用的 Bulletin 5069 Compact I/O™ 模块。

市场价:

优惠价:0.00

服务保障:原装真品丨发票保障丨全国包邮丨售后无忧
立即留言

联系人:朱盛

联系电话:021-58951071

手机号:15921165535

邮箱:814294500@qq.com

工作时间:09:00-17:45



1746 SLC I/O 模块是 SLC 500 控制平台的一部分。已于 2018 年 8 月 31 日停产,不再销售。建议客户升级到与 Logix 控制平台配合使用的 Bulletin 5069 Compact I/O™ 模块。  这些模块是 EtherNet/IP 网络中用于 CompactLogix 5380和 ControlLogix 5580 控制器的理想分布式 I/O 解决方案。它们非常适合具有高处理要求的应用项目。停产的型号包括:1747-L531、1746-IA8、1746-IB8、1746-IN16、1746-IO12DC、1746-OB8、1746-C7、1747-DU501、1747-C11.1746系列I/O框架采用背板固定方式,提供4、7.10、13槽位型号供选择。1746系列/O模块的通道密度为每个模块最多32个点。


特性

       ▪  安装在 SLC™ 500 机架中
       ▪  将最多 3 个带 30 个 I/O 模块的机架连接到一个控制器或通信适配器
       ▪  包含光耦和滤波电路,可降低信号噪声

       ▪  某些模块包含带色码的可拆卸端子块

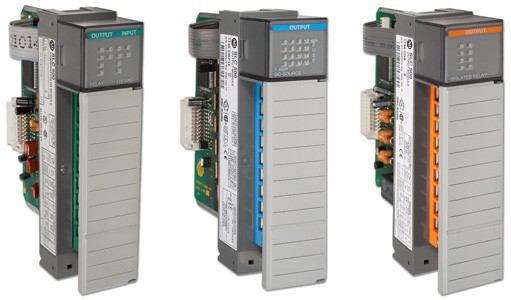

美国AB罗克韦尔 1746 SLC I/O 模块

1746数字量I/O模块:

数字量I/O模块有4、8. 16和32点不同密度的型号,可以连接到交流、直流或TTL电平。组合模块提供2点输入/2点输出、4点输入/4点输出、6点输入/6点输出多种组合方式。在4、8.12以及16点模块上的接线端子采用自压紧方式,可以插入两根14AWG(mm2)电缆。另外, LED指示灯安装在模块的前面,用于显示每个I/O点的状态。32点I/O模块专门配备有一个40针MIL-C-83503插头和一个可拆卸的连接器(1746-N3)。该连接器可以根据您的需要,装配不同类型和长度的电缆。输出模块也有不同类型供选择,包括固态交流、固态直流和继电器触点输出类型。高电流固态输出模块,产品目录号1746-0BP16. -OVP16和-OAP12模块都采用公共的保险熔丝和LED指示灯。1746-0B16E 、-OB6EI和-OB32E模块具备电子保护装置,用于在短路和过载时,对模块进行保护。针对16点和32点模块,还提供1492 系列接口模块和相应的预接线电缆。所有16点I/O模块和1746-0X8. -OBP8、-0AP12. 1746-1012模块都配备有彩色标识的可拆卸接线端子块。


1746-SIM输入仿真器:

        1746-SIM输入仿真器是一种专门为16点24V直流灌入/拉出模块而设计的可拆卸接线端子块,适用于1746-IB16. 1746-ITB16、 1746-1V16、 1746-ITV16和1746-IN16模块。输入仿真器提供16路开关,可以为SLC 500模块产生仿真输入信号。

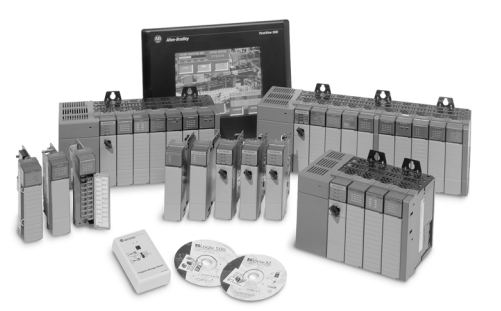

美国AB罗克韦尔 1746 SLC I/O 模块



1746模拟量模块:

用户可以选择模拟量I/O模块的输入方式(包括电流输入、电压输入),背板隔离功能、可拆卸端子块和诊断反馈功能。1746-NI4、-NIO4I、-NIO4V模块的输入通道具有滤波器,能够有效过滤高频噪声,提供14-bit到1 6-bit的采样分辨率(根据输入信号范围而定)。所有4通道模拟量输出模块都提供14-bit的分辨率,其转换时间为2.5ms。1746-FI04I和-FIO4V模块的输入滤波器作用较弱,可以对快速变化的信号作出响应。因此,它们的采样分辨率仅为12-bit。由于1746-FI04I和-FIO4V模块的滤波器可能会让电噪声信号通过,所以用户应该对设备彻底接地,包括输入导线屏蔽层、电源以及相关电缆。1746-NI8提供高精度、快速模拟量信号转换功能。1746-NI8、NI16|和-N16V属于高密度模拟量输入模块,并可以通过软件进行配置。1746-NO8I(电流输出)和1746-N08V(电压输出)模块属于高密度模拟量输出模块,提供8个相互独立,可配置的输出通道,其分辨率为16bit。


吹塑成型模块1746-BLM:

吹塑成型模块提供四轴独立PID控制,每路控制还配备有一对离散量/O,用于实现通道之间的同步。1746-BLM模块 通过差补方式,为每个型坯轴提供256点分辨率精度的控制,闭环刷新时间为100ms。该模块可以配置为1路蓄能装置挤出控制加3路型坯轴控制,或2路蓄能装置挤出控制加2路型坯轴控制。
该模块应用范围非常广泛,适用于蓄能型设备、连续挤压成型设备和往复丝杆设备。该模块无需SLC 500处理器就能完成伺服控制,并且可以接收来自处理器的配置和运行信息。
