A-5003-5909 雷尼绍M5全套测针组件

直测针适用于检测可无阻碍地直接接触被测表面的简单特征。碳纤维测杆的重量非常轻,非常适合用于对重量要求严格的应用。

市场价:

优惠价:0.00

服务保障:原装真品|发票保障|全国包邮|售后无忧
立即留言

联系人:朱盛

联系电话: 021-58951071
手机号: 15921165535
邮箱: 814294500@qq.com
工作时间: 9:00-17:45




▶丨雷尼绍M5全套测针组件

雷尼绍测针A-5555-0189M5:钛合金方块,长度15 mm,宽度15 mm,A-5003-5677为M5不锈钢方块螺栓,长度28 mm。A-5003-5261测针,M5 Ø8 mm红宝石测球,碳纤维测杆,长度100 mm,有效工作长度50 mm。直测针适用于检测可无阻碍地直接接触被测表面的简单特征。碳纤维测杆的重量非常轻,非常适合用于对重量要求严格的应用。红宝石被公认为用于测针的行业标准材质,它是目前可得到的最坚硬的材料之一,适合大多数应用。由于存在粘附磨损现象,扫描铝质工件时不建议使用红宝石测针。系列盘形测针可提供“半球形滚子”以实现凹槽高度测量。银质钢测针经过热处理和研磨加工,精度可满足极高公差要求。陶瓷测针具有重量轻、耐磨和无磁性的优点。


部分测针介绍:
▪     A-5003-5262,M5 Ø8 mm红宝石测球,碳纤维测杆,长度100 mm,有效工作长度89.5mm。
▪     A-5003-5276,M5半球形测针,Ø22 mm,陶瓷,半球形测针可用于检测粗糙表面和深位特征,例如内孔。
▪     A-5003-5288,M5 Ø12 mm银质钢盘形测针,厚度3 mm,有滚子,盘形测针用于检测星形测针无法触及的孔内退刀槽和凹槽。

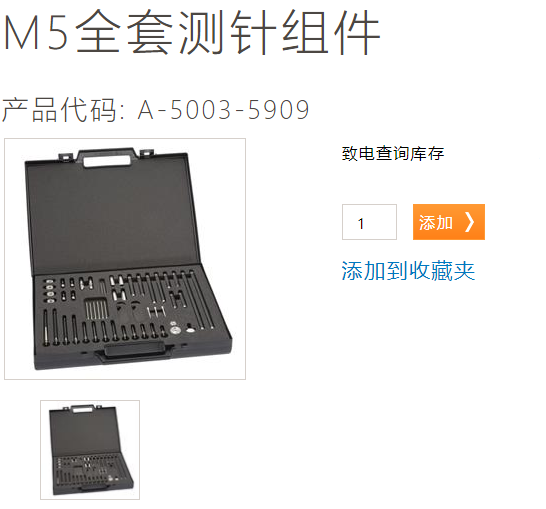

雷尼绍M5全套测针组件



该组件包含对应螺纹/测头类型的*常用的测针:

数量 订货号 描述
A-5555-0189 M5 ACC 15 mm x 15 mm方块
A-5003-5677 M5 ACC方块螺栓,长度28 mm
A-5003-5278 M5 ACC关节
A-5555-0669  M5加长杆,长度30 mm
A-5555-0623  M5加长杆,长度70 mm
A-5555-0652 M5加长杆,长度100 mm
A-5555-0648 M5加长杆,长度50 mm
A-5555-0654 M5加长杆,长度200 mm
A-5004-7614 M5测针工具
A-5003-6134 M5加长杆工具
P-TL01-0250 六角扳手,2.5 mm
P-TL01-0150 六角扳手,1.5 mm
1  A-5003-5261 M5 Ø8 mm红宝石测球,碳纤维测杆,长度100 mm,有效工作长度50 mm
1  A-5003-5262 M5 Ø8 mm红宝石测球,碳纤维测杆,长度100 mm,有效工作长度89.5 mm
2  A-5003-5251 M5 Ø8 mm红宝石测球,碳纤维测杆,长度75 mm,有效工作长度64.5 mm
A-5003-5236 M5 Ø5 mm红宝石测球,碳化钨测杆,长度50 mm,有效工作长度41.5 mm
A-5003-5234 M5 Ø3 mm红宝石测球,碳化钨测杆,长度50 mm,有效工作长度41 mm
4 A-5003-5218 M5 Ø3 mm红宝石测球,碳化钨测杆,长度30 mm,有效工作长度21 mm
1 A-5003-5733 M5 Ø4 mm氮化硅测球,碳化钨测杆,长度20 mm,有效工作长度11.9 mm
1 A-5003-5288 M5银质钢盘形测针,不锈钢测杆
1 A-5003-5276 M5半球形测针,不锈钢测杆
