德国马尔电子水平仪EMD-832P-48-W1 (2120550)

根据电脑的提示,操作者只需要按一个手持式的按键就可以轻松输入每一个点的测量值。按下计算机的激活键即可自动进行分析。

市场价:

优惠价:0.00

服务保障:原装真品|发票保障|全国包邮|售后无忧
立即留言


联系人:朱盛

联系电话:021-58951071

手机号:15921165535

邮箱:814294500@qq.com

工作时间:8:00-17:45

德国马尔电子水平仪介绍:

使用Mahr Federal的电子水平仪进行测量,相对来说会比较简单。一个典型的外形测量应用程序,例如:将传感器至于在被测表面上并沿直线路径上按照合适的跨距移动,比较每一个跨距的读数。计算机辅助模型以经济方式,快速,无差错的进行自动计算。根据电脑的提示,操作者只需要按一个手持式的按键就可以轻松输入每一个点的测量值。按下计算机的激活键即可自动进行分析。随后即可显示测量结果,同时如果有需要,可以将其打印。差异水平测量系统同时连接到一个放大器,可以立即对两个平面进行比较。可调底座在平面上设置时允许与水平或垂直面的偏差角度为±1.5°。每套系统包含:832 F 放大器,带电源模块及存贮盒,2 EGH-2013-W2 电子水平仪测量头,线长6m / 20ft,2 EAT-1029 可调底座,ECB-1871 手动数据输入开关,线长6m / 20ft。


主要特性介绍

•      通过直角关联检测任意水平面与地球引力方向之间的角度偏差(通常表示为相对于绝对水平面的角度偏差)。
•      显示经过较长时间以后的关联变化。
•      比较分离或邻近水平的方向状态。
•      显示经过较长时间以后的关联变化。
•      水平仪测量系统兼容角度与长度。
•      感应测量头可以更换为Mahr Federal电感测头,以用于长度测量。
•      快速响应:快速读取感应测量头在任意位置时的角度变化值以及精密的测量结果,或动态定位读数。
•      分辨力/重复性:灵敏度及精度远远高于分辨力为每英尺6 μin(.1 弧度秒)或每英尺.0001” 的精密水平仪。
•      由于具备 ±.1 弧度秒的重复性,电子水平仪适合对极高精密的轮廓表面进行检测。
•      直接读取尺寸数据:操作者可以通过水平测量仪的角度测量读取多个特性参数测量结果;
•      这一显示方式的结果为每英尺1英寸,而非弧度秒:消除由精密水平仪切换至电子水平仪的读数混乱。
•      角度-长度兼容测量:感应测量头可以非常方便的更换为Federal电感测头,以用于长度测量。

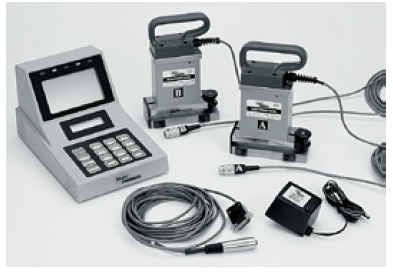

德国马尔电子水平仪EMD-832P-48-W1


友好的操作界面:

        水平仪测量系统经常被与自动准直机或激光校准系统相比较。以上任意一类设备的基础测量技术都是相同的。相对而言,电子水平的设置与操作更为简便。由此无需耗费大量的时间,进而节约成本。水平仪没有光学表面需要保持清洁,无需一定要处于抗震的环境,同样可以获得精密的测量结果。


订货信息:

差异水平系统,120 VAC 50/60 Hz 电源模块  EMD-832P-48-W1
差异水平系统,220 VAC 50/60 Hz 电源模块(EU)  EMD-832P-48-W2


如何工作:

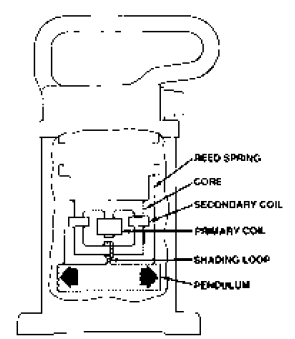

        如图所示,感应测量头的操作采用的是摆动原理,带有
 两个簧片的摆动支撑附加在一个位于感应测量头外壳顶
 部的延长板上。
 测量头的倾斜将对位于装置中心的摆动感应环的位置变
 化产生影响。这将造成非平衡电流通过两个次级线圈,
 产生一个与摆动偏转量相匹配的电子信号。
 这一变化量将通过Mahr Federal的放大器进行显示,显
 示单位为弧度秒

电子水平仪如何工作

订单号 模型 数字显示范围 µm 数字显示范围(英寸) 数字增量 (µm) Resolution arc sec Resolution rad 公差显示 双测头输入 兼容性 动态功能 分类 数据接口 控制输入 控制输出 模拟输出 电源
2120550
EMD-832P-48-W1
± 2000 / ± 200 / ± 20
± .100" / ± .010" / ± .001"
1 / 0,1 / 0,02
0.1 arc sec / 1 arc sec
0.005 mrad / 0.0005 mrad
LED 5 class
2
Federal
Max, Min, TIR, Nominal
5
RS-232C
3
5
±5VDC
Rechargeable battery, 10 h at full load or 120 VAC / 240 VAC 50-60 Hz via AC adapter
2120551
EMD-832P-48-W2
± 2000 / ± 200 / ± 20
± .100" / ± .010" / ± .001"
1 / 0,1 / 0,02
0.1 arc sec / 1 arc sec
0.005 mrad / 0.0005 mrad
LED 5 class
2
Federal
Max, Min, TIR, Nominal
5
RS-232C
3
5
±5VDC
机器操作 / 230 V / 50 Hz
