taylor hobson talyrond 131c圆度仪/圆柱度仪

131C圆度圆柱度测量系统承续了Talyrond 130所有的优点,横向臂轴和纵向臂轴均有自动操控能力,结构非常简单,成为价格与性能的最佳结合,适用于实验室或者车间的测量需求。

市场价:

优惠价:0.00

服务保障:原装真品|发票保障|全国包邮|售后无忧
立即留言


联系人:朱盛

联系电话:021-58951071

手机号:15921165535

邮箱:814294500@qq.com

工作时间:8:00-17:45





自1970年推出当时世界上*精确的圆度测量仪Talyrond73,并于2000年推出了世界上*大的圆度仪Talyrond1600。凭借百年的深厚底蕴和强大技术优势,Taylor-Hobson在精密测量领域中始终处于**地位,并站在表面和形状测量领域的**。
新型Talyrond 500系列测量仪体现了全新设计理念-在同-操作平台.上进行圆度、粗糙度和轮廓多项测量,并可配备主动隔震和环境隔离系统。应用非常广泛的领域包括半导体、硬盘、精密光学仪器和能源技术。Taylor-Hobson仍在连续不断的改进圆度系列仪,以提高仪器的技术指标且添加新的测量功能。

英国泰勒霍普森 Taylor Hobson

高精度仿真制造过程,使所有测量能在一台仪器上完成。

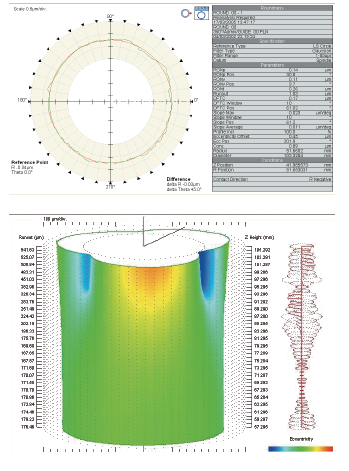

测量软件包括每种系统的控制、标定和测量功能。用户可编写和编辑测量程序。软件分析测量数据,显示或打印圆度、水平和垂直直线度、平面度、圆柱度、表面纹理、波纹度、形状、非球面、二次曲线和双轮廓的结果。

测量软件包括每种系统的控制、标定和测量功能

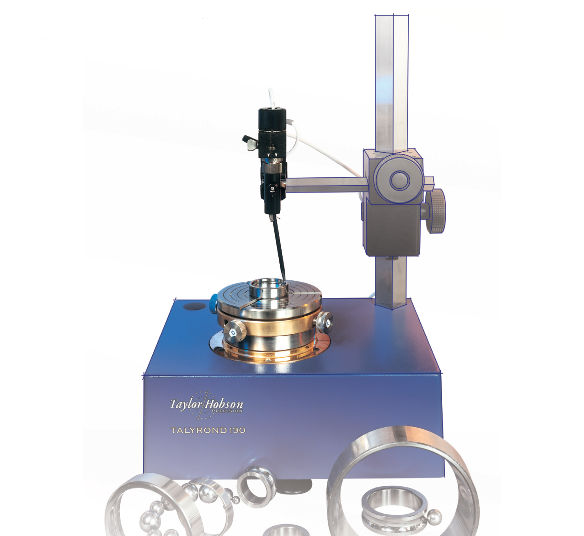

Talyrond 130圆度仪

作为简单圆度测量的经典之作,结构紧凑、高通用性的Talyrond 130是Taylor Hobson圆度几何特性测量产品系列中的入门级产品,引领着工业界的技术革命。

■金刚石车削的高精度空气主轴,锥度误差控制在0.00025um/mm。
■采用了高密度锌合金- -次成型工艺铸造的底座,车间恶劣条件下依然稳定。提供了简单的手动调心控制,操作简单易行。
■配置包含防震衬垫, 以确保高精度的测量。
■传感器位置可以方 便地在垂直与水平方向上转换。
■六种测量姿态适合外圆端面、内孔和上下端面测量。

Talyrond 130圆度仪

水平方位的传感器臂
可向下测量顶面

垂直方位传感器臂可在收
缩方向测量内圆

Talyrond 131C圆柱度仪

131C圆度圆柱度测量系统承续了Talyrond 130所有的优点,横向臂轴和纵向臂轴均有自动操控能力,结构非常简单,成为价格与性能的最佳结合,适用于实验室或者车间的测量需求。

■高精度轴承主轴,圆度精确范围+/-0.02um。
■量程 2mm的Talymin5传感器机制。
■数控操作的电动横臂和主轴。
■快速手 动调心和调平能力。.
■Windows 系统Ultra圆度软件,符合国家和国际标准的测量能力和兼容性。
■Ultra 软件允许用户创建程序、提供用户使用界面、多种数据分析和报告输出,非常适合多部件测量应用。
■圆柱度和圆跳动分析。

Talyrond 131C圆柱度仪

连续表面的圆度
中断表面的测量
圆柱度/同轴度/同心度:
》        最小二乘圆/圆柱
》        最小区域基准圆/圆柱
》        最小外切圆/圆柱
》        最大内切圆/圆柱


taylor hobson talyrond 131c圆度仪/圆柱度仪技术特点

金刚石车削的高精度空气主轴
    对于圆度仪而言,高精度的主轴是非常重要的,特别是对于锥度误差,虽然我们可以利用软件来矫正误差。泰勒霍普森公司生产的高精度主轴提供了材质硬度与计算精度的很好的结合。锥度误差控制在0.00025μm/mm。
高密度的合金基座
    对工作场合而言,简洁的设计同样重要。泰勒霍普森采用了特殊合金,并采用一次成型的工艺铸造出稳定的机座,此项设计给测量工作带来优越的表现。
手动调心调平控制
    Talyrond130 提供了简单的手动调心方法。操作简单易行。
完整的防震措施
    Talyrond130 配备了防震衬垫来保证高精度的测量。
灵活的传感器测量
    Talyrond130 的传感器位置可以方便地在垂直与水平方向上转换。此项设计带来了很多意想不到的便利,特别是对于一些在垂直方向上测量有困难的场合。六种测量姿态适合外圆端面、内孔和上下端面的测量。


taylor hobson talyrond 131c圆度仪/圆柱度仪基本元素测量:

        测量:        圆度、同心度、偏心、平面度、跳动、斜率、谐波分析
        谐波分析:分析不同频率成分的幅值,用于进行误差分析
        滤波器:    相位校正2CR 和高斯滤波
Talyrond130 所具备的特征保证了复杂而***的测量,与此同时,建立在质量控制体系上的测量基准与国际标准保持一致


Talyrond 131C圆柱度仪

taylor hobson talyrond 131c圆度仪/圆柱度仪技术参数
型号 Talyrond 130 Talyrond 131




测量能力 最大直径 200mm (8英寸) 370mm (15英寸
最大高度 200mm (8英寸) 225mm (9英寸)
最大重量(平衡载荷) 20kg (44Ib) 20kg (44|b)
重量和尺寸 主仪器:总重量 38kg (851b) 62kg (136lb)
总长度(横臂完全收缩) 455mm (17.9英寸) 820mm (32英寸)
总宽度 285mm (11.2英寸) 343mm (13.5英寸)
总高度 530mm (20.8英寸) 740mm (29.2英寸)
圆柱度基准装置 直线度误差 <3μm/225mm (118微英寸/8.8英寸)
平行度(在测量平面上) <3μm/225mm (118微英寸/8.8英寸)
位置控制不确定度 ± 250μm (0.01in)
工作台与主轴 工作台直径 125mm (4.94英寸)
手动调心范围 1.25mm (+0.054英寸)
手动调平范围 ±30弧分
中性平面高度 51mm (2英寸)
旋转速度 标称6rpm顺时针
系统圆度误差 ± (0.025μm +0.00025um/mm) +/- (0.98微英寸+0.25微英寸/英寸)
轴向误差 0.025um (0.98微英寸)
传感器与分辨率 最大量程 ± 1mm (+/- 0.039英寸)
最大量程时的分辨率 0.03μm (1.18微英寸)
最小量程 ± 0.2mm (+/- 0.008英寸)
最小量程时的分辨率 0.006um (0.24微英寸)
滤波器选项 通过菜单选择提供相位矫正2CR、 高斯和带通滤波。可从1-15upr, 1-50upr, 1-150upr, 1-500upr, 15- 150upr, 15-500upr和
“用户选择”中选择滤波
环境条件 温度 工作时10-35°C (50°F - 95°F)
存放时 -10到+50°C (14°F - 122°F)
温度/时间梯度 小于2°C /小时(3.6°F /小时)
工作湿度 30%至80%相对湿度,无冷凝
存放时 10%至90%相对湿度,无冷凝
稳定时最大值1.0米/秒(39.4英寸/秒)


欢迎在线留言或来电咨询,联系人:朱经理,联系电话:021-58951071  15921165535
