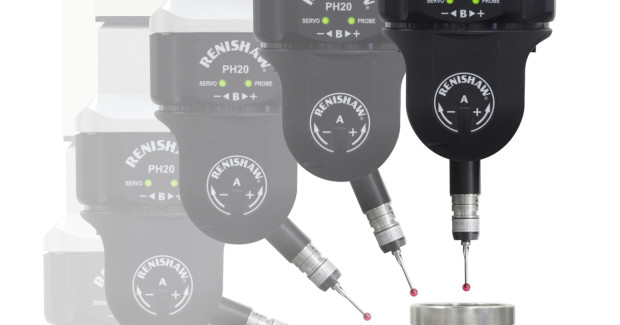

雷尼绍 Renishaw PH20五轴触发式测座

PH20是一种动态测量测座, 测量效率提高了两倍,同时仍保持较高的系统精度。

市场价:

优惠价:0.00

服务保障:原装真品|发票保障|全国包邮|售后无忧
立即留言

联系人:朱盛

联系电话: 021-58951071
手机号: 15921165535
邮箱: 814294500@qq.com
工作时间: 9:00-17:45




欢迎进入笃挚仪器(上海)有限公司仪器商城(www.dooz17.com,展示产品均为原装进口,附正规出厂证书,全国包邮,长期供应,货期电询!新型PH20测座采用了为REVO®测量系统( 曾获得多项殊荣) 而开发的技术。 它运用特别的“测座碰触” 方法进行快速触发测量和快速五轴无级定位, 确保实现理想工件测量。 传统触发测量方法依靠加快坐标测量机 (CMM)的三轴运动速度进行快速测量, PH20与之不同, 它采用测座运动来*限度降低由坐标测量机高速运动所引起的动态误差。 其简洁小巧的设计既适用于新购坐标测量机,也适用于大多数现有的用于触发测量的坐标测量机改造。


主要特点

▪    设计紧凑–适合各种使用刀柄或轴套安装的坐标测量机。
▪    雷尼绍坐标测量机控制器–与I++DME通信协议兼容;适用多种测量软件。
▪    可重复定位测座兼容性–在多数情况下, 无需修改现有程序。
▪    内置TP20测头–可实现现有设备的重复使用。
▪    创新技术
▪    快速测座碰触–坐标测量机静止不动, 测座移动并采集接触点。
▪    快速五轴移动–测座和坐标测量机在两次测量之间同步运动。
▪    推论校正–可以一次确定测座方向和测头位置, 进而在任意测座角度完成后续测量。

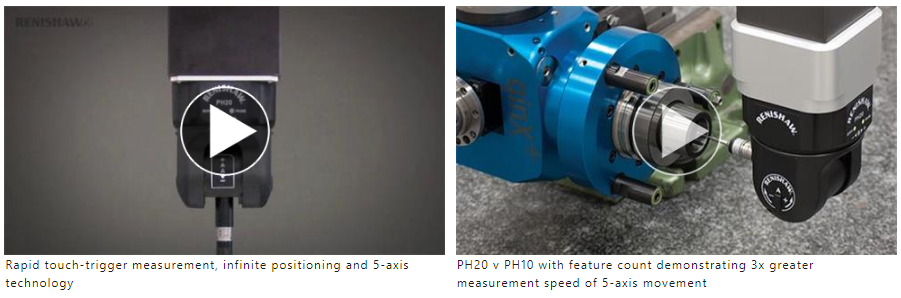

工作中的PH20


内置行业标准TP20测头

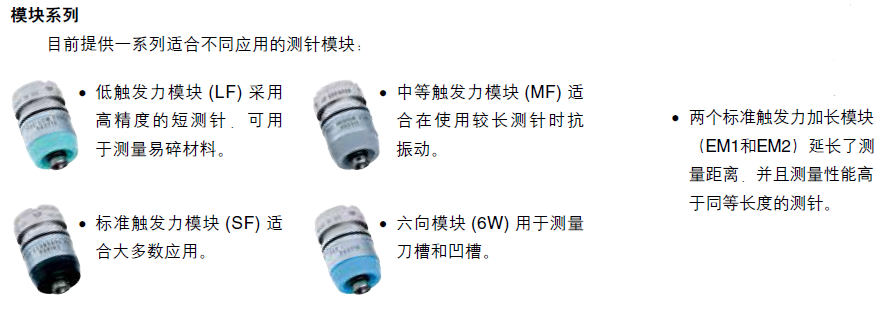

        PH20测座的用户可以直接配用一系列成熟的TP20测头模块,提供各种测力、方向感应选项和加长杆,以满足应用需求。磁力式模块可提供碰撞保护,并可以利用TCR20交换架实现自动交换。PH20集成了行业标准的TP20触发式测头, 可直接配用一系列成熟的测头模块和各种测力、 方向感应选项及加长杆, 以满足应用需求。磁力式模块可提供碰撞保护, 并可以利用MCR20NI交换架实现自动交换。 现有的TP20系统用户可以升级到PH20, 并可继续使用已有模块*。PH20测座通过采用特别的快速“ 推论校正” 技术而大大减少了校正时间。 该技术可以一次确定测座方向和测头位置, 进而在任意测座角度完成后续测量。 系统的设计无需气源, 既可直接安装, 也可以用多种安装转接头通过刀柄安装到坐标测量机轴套上。




更快标定
为PH20开发的特别“推论标定”技术可一次确定测座方向和测头位置,从而实现以任意测座角度完成后续测量。其他模块在使用之前,只需简单在标准球上测量几个点即可。(如果需要提高测量精度,可循待测特征的方向单独进行测尖校正)。由于为符合质量管理程序或在测头碰撞后,定期重复进行标定过程,因此日积月累,可以节省大量的时间。



技术参数:

重量(不含模块和电缆)

810 g

温度范围工作/存储

15 °C至35 °C/ -25 °C至70 °C

*高运动速度

3转/秒(使用标准模块和10 mm测针为1281 mm/s)

*大测座触发速度

50 mm/s

旋转角度A轴/B轴

-115°至115°  /

角度分辨率

0.4 μ弧度

轴承

机械

交换架系统

MCR20 NI和MCR20

操纵杆

多功能MCUlite-2

ISO 10360-5 (2001) 典型性能
在坐标测量机上使用12 x 4 mm测针的标准测力模块
ISO 10360-2 (2002) 规格0.48+ L/1000*
* 指定配用TP7

尺寸
外形
位置

坐标测量机触发
0.0006 mm
0.0026 mm

0.0013 mm

测座触发
0.0002 mm
0.0024 mm
0.0009 mm

其他信息
• PH20可直接装到坐标测量机轴套上。还提供各种刀柄适配器。
• PH20系统采用雷尼绍通用坐标测量机控制器系统,可提供专门用于五轴运动和测座碰触测量的功能。
• 通过雷尼绍UCCserver™软件应用程序实现的I++DME通信协议
