英国雷尼绍RG2/RG4增量式光栅读数头

RG2和RG4增量式光栅系统在行业内拥有多年良好的声誉,即使在大多数开放式直线光栅都不适用的条件下,也能提供高度可靠的位置反馈

市场价:

优惠价:0.00

服务保障:原装真品|发票保障|全国包邮|售后无忧
立即留言

联系人:朱盛

联系电话: 021-58951071
手机号: 15921165535
邮箱: 814294500@qq.com
工作时间: 9:00-17:45




什么是RG2和RG4?

RG2和RG4增量式光栅系统在行业内拥有多年良好的声誉,即使在大多数开放式直线光栅都不适用的条件下,也能提供高度可靠的位置反馈。它们都采用雷尼绍独创的、先进的光学滤波系统,而且栅尺具有优异的防尘、防划痕和防油污能力。许多**领先的线性运动系统原始设备制造商都将这些光栅作为标准配置安装。此外,这些产品广泛应用于医疗、机床、光伏材料、半导体和平板显示器制造等领域。



RG2代表可读取20 µm栅距栅尺类型的光栅产品系列。该系列包含不同尺寸和栅尺选项的各种读数头,包括:

  • 坚固耐用型RGH22

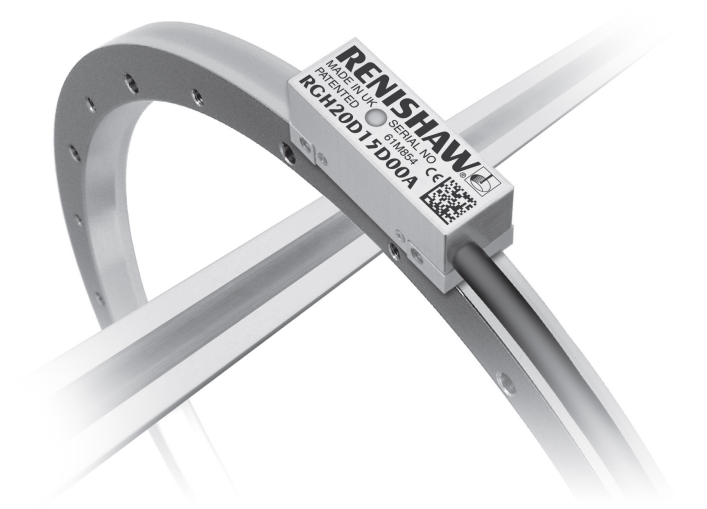

  • 紧凑型RGH20和RGH24*
  • 轻薄小巧型RGH20F和RGH25F**

* 新产品:可提供具有更快速度的型号。

**RGH25F还提供UHV(超高真空)版本。

RG4代表可读取40 µm栅距栅尺类型的光栅产品系列,支持更高的速度和更大的安装公差。该系列包含不同尺寸和栅尺选项的各种读数头,包括:

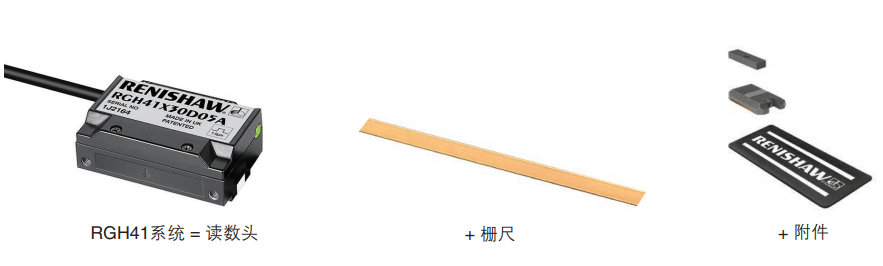

  • 组件型RGH34
  • 坚固耐用型RGH40、RGH41和RGH45

栅尺选项

直线栅尺用于提供直线位置信息 — 通常是X轴、Y轴或Z轴。

圆光栅用于提供角度位置信息以及对旋转元件进行运动控制。


镀金钢带

栅尺名称

精度

栅距

热膨胀

系数

栅尺*大长度



读数头兼容性

RGS

RGS20-S scale

±15 µm/m

20 µm/40 µm

使用端压块固定到基体,保持与基体相同的热膨胀

如需超过50 m的长度,请联系雷尼绍

RGH22RGH24RGH25FRGH25F UHVRGH34RGH41


玻璃直线硬栅尺

栅尺名称

精度

栅距

热膨胀

系数

栅尺*大长度



读数头兼容性

RGS40-G

RGS40-G栅尺

±4.2 µm/m

40 µm

~8 µm/m/°C

1.01 m

RGH40

带码道选项的不锈钢钢带

栅尺名称

精度

栅距

热膨胀

系数

栅尺*大长度

读数头兼容性

搭配可选FASTRACK™的RTLR40

RTLR40 FASTRACK栅尺

±15 µm/m

40 µm

~10.6 µm/m/°C



10 m

RGH45


不锈钢直线硬栅尺

栅尺名称

精度

栅距

热膨胀

系数

栅尺*大长度

读数头兼容性

RSLR

RSLR栅尺

1 m内为±1.5 µm,2 m内为±2.25 µm,3 m内为±3 µm,5 m内为±4 µm

20 µm

~10.8 µm/m/°C

5 m

RGH20RGH20F


不锈钢圆光栅

栅尺名称

刻划精度

(取决于圆栅

直径)

栅距

热膨胀

系数

圆光栅直径



读数头兼容性

RESR

RESR圆光栅(栅尺页面)


±3.97至±0.38角秒

20 µm/40 µm

~17.3 µm/m/°C

52至550 mm



RGH20RGH20FRGH40
