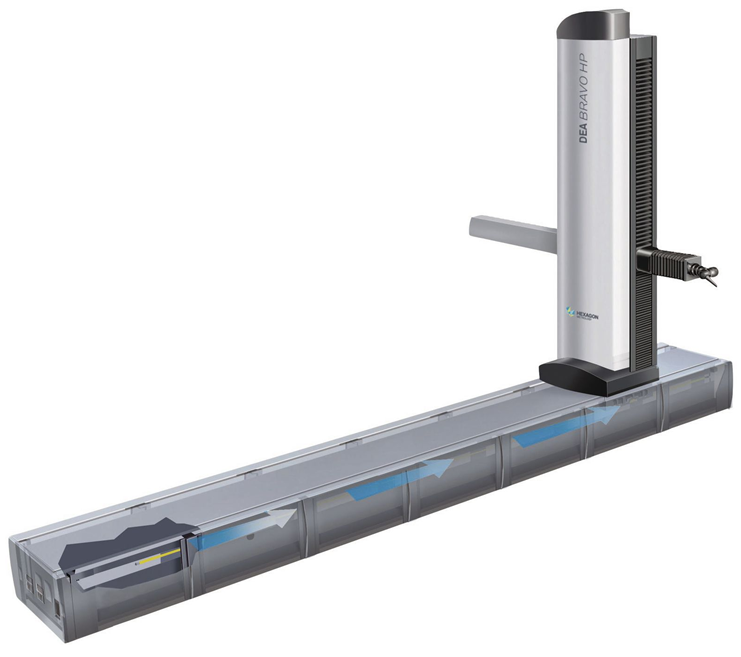

BRAVO HP自动高性能水平臂测量机

BRAVO HP是一套自动高性能水平臂测量系统,为各种车间现场的车身检测提供了优化的手段和方法,采用单臂和双臂配置,并整合各种创新的测量技术,将性能、精度、灵活性、可靠性和便于使用进行充分融合

市场价:

优惠价:0.00

服务保障:
立即留言


联系人:朱盛

联系电话:021-58951071

手机号:15921165535

邮箱:814294500@qq.com

工作时间:09:00-17:45



BRAVO HP是一套自动高性能水平臂测量系统,为各种车间现场的车身检测提供了优化的手段和方法,采用单臂和双臂配置,并整合各种创新的测量技术,将性能、精度、灵活性、可靠性和便于使用进行充分融合。开放式的结构,可采用平齐地面的安装,在长方向提供了可行走外罩,确保了便捷的操作,简化了工件的上下料、编程以及自动的尺寸检测。BRAVO HP分为Clima,Activ,Ultra 三个系列。



BRAVO HP技术特点
动态性能高 开放的结构,长方向上提供了可行走外罩,便于进入测量空间,
简化了工件的上下料操作、编程和自动的尺寸检测
稳固的钢结构,使得在各种操作环境下尺寸测量的稳定性更强
采用循环滚珠轴承进行传动,不需要压缩空气
Z轴截面尺寸80 x 100 mm,预先进行了配置以便提供选项的抗碰撞保护
全覆盖外罩机械结构
多传感器温度补偿,测量温度范围可达到16 – 32 °C
可提供了平齐地面的安装 可提供DEA CW43L-mw连续伺服关节
可提供选项的非接触激光测头
连续空间运动模式,能够有效整合非接触激光扫描测头在DEA CW43L-mw伺服关节上
CW43L,提供选项的自动测头和加长杆更换功能
BRAVO HP应用

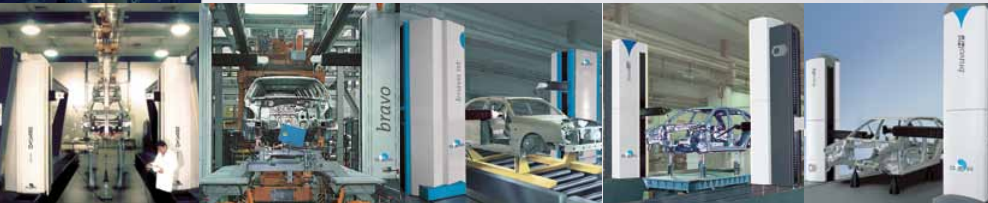

车身部件的尺寸检测,白车身、底盘、分总成、面板以及装配线的过程控制
复杂曲面的高速逆向工程
操作环境
车间环境,可直接安装在装配现场或车身焊装线旁边
计量温度范围:16 - 26 °C或16 - 32°C 或18 - 22°C
探测系统
标准配置:CW43L-mw (两轴或者三轴)
选项配置:TESASTAR-m





BRAVO HP的行程范围、外型尺寸

型号

行程范围(mm)

外型尺寸(mm)

40.16.21

4000×1600×2100

4997×4144×3500

40.16.25

4000×1600×2500

4997×4144×3550

40.16.30

4000×1600×3000

4997×4144×3610

60.16.21

6000×1600×2100

6997×4144×4665

60.16.25

6000×1600×2500

6997×4144×4715

60.16.30

6000×1600×3000

6997×4144×4775

70.16.21

7000×1600×2100

7997×4144×5275

70.16.25

7000×1600×2500

7997×4144×5325

70.16.30

7000×1600×3000

7997×4144×5385

90.16.21

9000×1600×2100

9997×4144×6345

90.16.25

9000×1600×2500

9997×4144×6395

90.16.30

9000×1600×3000

9997×4144×6455

注:以上为单臂尺寸信息,该机型可配双臂。
