DEA TORO水平臂/悬臂式测量机高性价比

TORO系列悬臂测量机结构紧凑、功能强大,为测量形状、尺寸和位置提供了足够的灵活性,是一-种实用、高性价比的测量机,可广泛应用于匹配分析、预批量分析与质量分析等场合,从而有效保证了客户产品的质量,并为设计、制造提供了必要的检测数据。

市场价:

优惠价:0.00

服务保障:原装真品|发票保障|全国包邮|售后无忧
立即留言


联系人:朱盛

联系电话:021-58951071

手机号:15921165535

邮箱:814294500@qq.com

工作时间:09:00-17:45

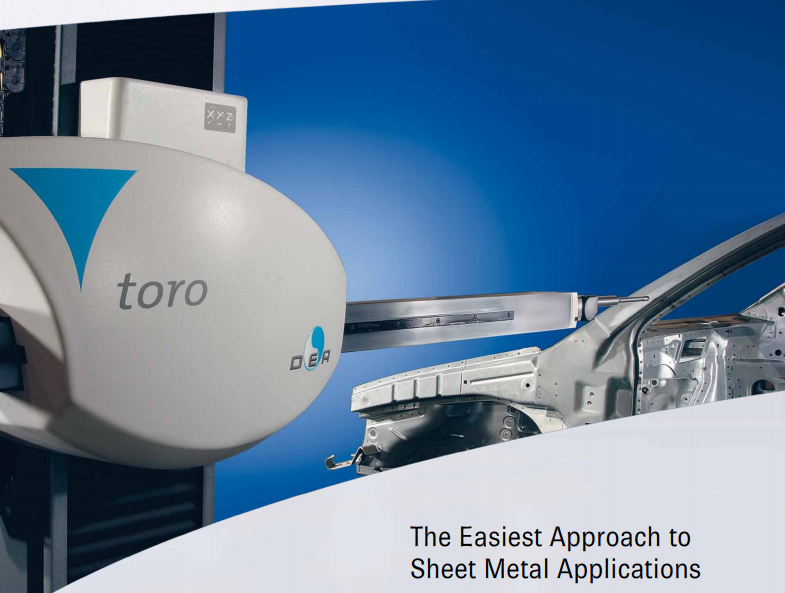

TORO水平臂/悬臂式测量机

TORO系列悬臂测量机结构紧凑、功能强大,为测量形状、尺寸和位置提供了足够的灵活性,是一-种实用、高性价比的测量机,可广泛应用于匹配分析、预批量分析与质量分析等场合,从而有效保证了客户产品的质量,并为设计、制造提供了必要的检测数据。

    ▶完成各类钣 金件的尺寸测量与控制,包括白车身、四门两盖、侧围以及钣金面板等。
    ▶协助装配线实现过程控制任务 。
    ▶各种铸件以及 大尺寸结构件的尺寸检测。


水平臂式测量机所特有的开敞式结构,为工件的上下料和装夹提供足够的便利。这样的设计,对于样件检测、车身测量和铸件测量等需要水平方向、完成内部特征的测量场合,非常有用。



先进实用的水平臂测量机家族新成员:
        TORO 是DEA 水平臂式测量机家族中的新成员,秉承海克斯康多年精密计量设计与应用经验,它的专业设计在于为整个制造业提供在线自动检测的质量控制工具。TORO系列测量机既能够用于研发和工程部门,完成复杂形状工件的设计和开发,还可在车间环境中为过程控制提供柔性测量手段。根据客户的不同的测量应用,TORO系列测量机分为Toro Performance 和Toro Advantage两种型号,从而为用户提供便利适用的解决方案。


产品特性:
TORO 系列测量机既能够用于研发和工程部门,完成复杂形状工件的设计和开发,还可在车间环境中为过程控制提供柔性测量手段。TORO 系列测量机采用“通道式”结构(主导轨齐平地面安装)。该机采用先进的模块化设计,便于进行配置,从而将测量机的灵活性和可编程特性与测量工具的速度和简易操作功能融合为一体。水平臂式测量机所特有的开敞式结构,为工件的上下料和装夹提供足够的便利。这样的设计,对于样件检测、车身测量和铸件测量等需要水平方向、完成内部特征的测量场合,非常有用。


应用:
完成各类钣金件的尺寸测量与控制,包括白车身、四门两盖、侧围以及钣金面板等
协助装配线实现过程控制任务
快速进行数据采集,以完成复杂曲面的逆向工程任务
操作环境
温度范围:16-24℃
优化的动态性能,提供*佳的速度和效率
为机器关键零部件提供安全保护
探测系统:
提供各种触发和非接触激光探测技术




型号

行程范围(mm)

外型尺寸(mm)

40.16.21

4000×1600×2100

5160×3842×3377

60.16.21

6000×1600×2100

7160×3842×3377

70.16.21

7000×1600×2100

8160×3842×3377

40.16.25

4000×1600×2500

5160×3842×3777

60.16.25

6000×1600×2500

7160×3842×3777

70.16.25

7000×1600×2500

8160×3842×3777

40.16.30

4000×1600×3000

5160×3842×4277

60.16.30

6000×1600×3000

7160×3842×4277

70.16.30

7000×1600×3000

8160×3842×4277



型号

行程范围(mm)

外型尺寸(mm)

40.16.21

4000×1600×2100

4740×3743×3369

60.16.21

6000×1600×2100

6740×3743×3369

70.16.21

7000×1600×2100

7740×3743×3369

40.16.25

4000×1600×2500

4740×3743×3769

60.16.25

6000×1600×2500

6740×3743×3769

70.16.25

7000×1600×2500

7740×3743×3769

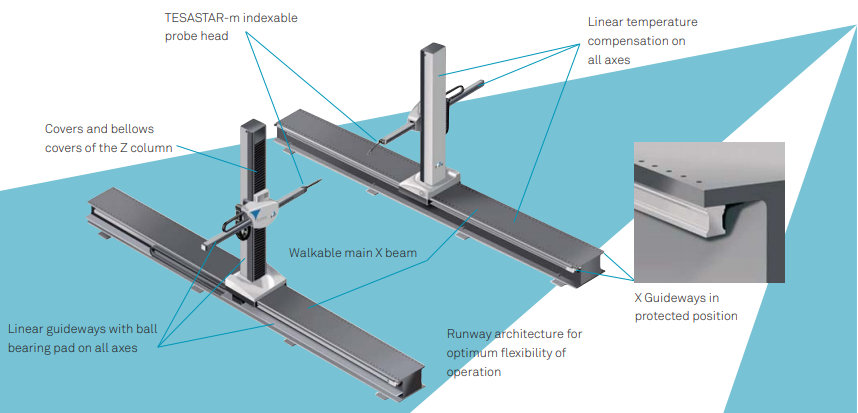

TORO的技术特点
采用计机辅助设计和有限元分析(FEA)技术,实现了机器结构的优化,使得TORO 具有轻质且坚固的机身、实用且功能强大,从而显著缩短安装和维护时间。
每个轴均采用高承载的电机和强健的齿轮齿条传动系统,确保传动平稳,以及无滑动的重复定位。
水平臂测量所特有的开敞式结构,为工件的上下料和装夹提供了足够的便利。
每个轴均采用高精度循环球式双直线导轨,能够在工业环境应用中确保机器的稳定性和功能的可靠性。
先进的几何误差图形和线性温度补偿系统,保证了车间环境中的测量精度。
Z 轴导轨采用风琴罩保护,避免了外界环境的污染。
可支持各种触发和非接触光学测头,为各种计量应用提供了优化的精度、效率和方法。
模块化设计技术,方便进行配置,从而将测量机的灵活性和可编程特性与测量工具的速度和简易操作功能相结合。
